Контроллер весовой RMWC-A (АГРО-КОМП 2)

Контроллер RMWS (АГРО-КОМП 2) предназначен для двухкомпонентного рецептурного дозирования сыпучих сырьевых продуктов. Осуществляет автоматическое управление поочередным набором одной порции из двух компонентов для подготовки дозы к следующим шагам производства. Собирает данные о подготовленных дозах. Имеется возможность для подключения контроллера к удаленному мастер блоку управления (PC / PLC) для обмена данными. Контролирует вес дозирующего бункера, куда 2 разных компонента загружаются из 2 силосов, один за другим для выполнения рецепта.

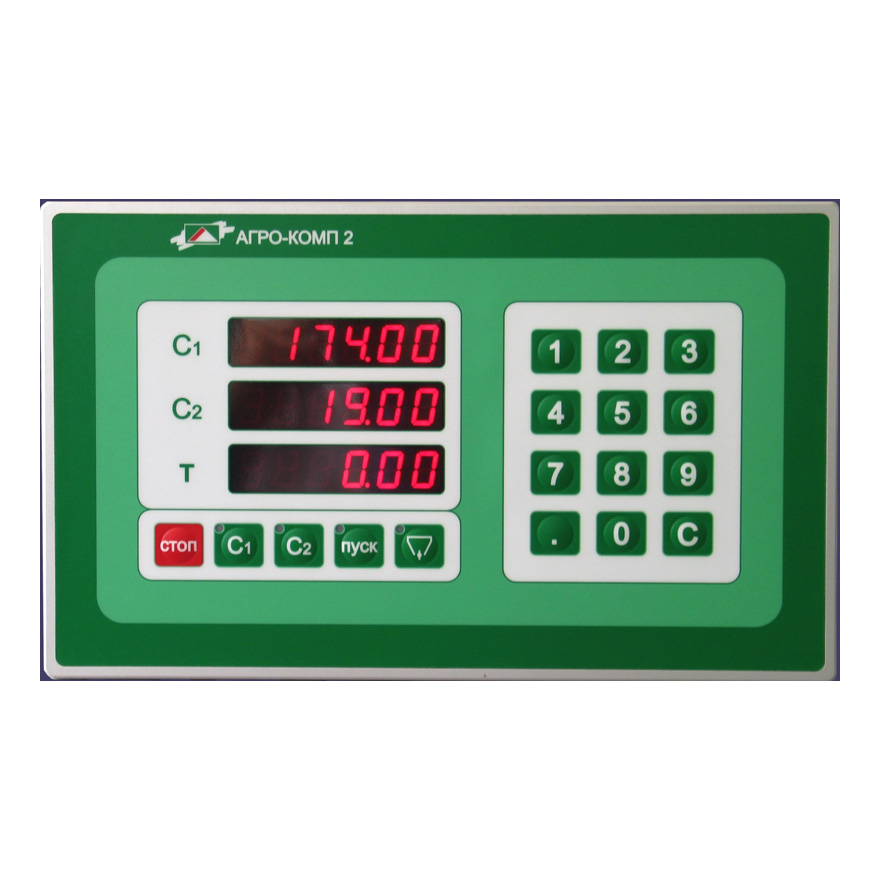

Агрокомп-2 STM RMWS контроллер для взвешивания сыпучих материалов

Описание

Весовой контроллер RMWS (АГРО-КОМП 2) предназначен для управления процессом автоматического весового дозирования сыпучих или жидких продуктов (не более двух компонентов), с последующей разгрузкой в рабочую емкость, а также хранения и учета данных о предыдущих отвесах и передачи данных в компьютер или управляющий контроллер.

Устройство контролирует вес дозирующего бункера, в который подаются два разных компонента двумя потоками, один за другим для выполнения рецепта.

Контроллер состоит из трех плат, размещенных в защитном корпусе из листовой оцинкованной стали, и закрепленных на передней панели, выполненной из 3 мм алюминиевой пластины на которой размещена термоформованная мембранная клавиатура.

На задней стороне корпуса размещены все соединения для входов, выходов и подачи электропитания.

На передней панели расположен полный пользовательский интерфейс.

Во время процесса дозирования контроллер сохраняет в своей памяти наиболее важные данные. Просмотр этих данных возможен на дисплее контроллера с помощью клавиатуры, и/или через головной Мастер блок управления на РС/PLC, подключенный к последовательному порту контроллера.

Пользователи контроллера в зависимости от выполняемых обязанностей в производственной структуре предприятия имеют разные уровни доступа к функциям и параметрам контролера.

Характеристики

Наименование	Значение
Количество обслуживаемых тензометрических систем	Одна (максимум до 4-х тензометрических датчиков)
Количество автоматически дозируемых весовых компонентов	До двух
Панель управления	Один цифровой дисплей с шестью 7-сегментными цифрами красного цвета, высотой 13 мм, для веса компонента загруженного из Силоса № 1 – С1; Один цифровой дисплей с шестью 7-серментными цифрами красного цвета, высотой 13 мм, для веса компонента загруженного из Силоса № 2 – С2; Один дисплей с шестью 7-сегментными цифрами красного цвета, высотой 13 мм, для общего веса, набранного в бункер дозатора – Т; Ряд сигнальных светодиодов, размещенных в клавишах С1, С2, Пуск и Разгрузка; Мебранная клавиатура с тактильной поверхностью, имеющая 17 клавиш: 5 функциональных клавиш; 10 клавиш для набора цифр; Клавиша: Десятичная точка; Клавиша: Отмена.
Цифровые входы (сухие контакты)	Удаленное управление загрузкой бункера; удаленное управление остановкой дозирования; Удаленное управление пуском разгрузки; Микровыключатель крайних положений разгрузочной заслонки бункера дозатора. Каждый вход имеет 24-битный A/D (аналого-цифровой) конвертер (7730). Входы соединяются с блоком терминала с помощью быстросъемных M/F разъемов с фиксирующими винтами.
Аналоговые входы	4-х проводное соединение с группой из максимум 4-х тензодатчиков.
Выходы	Звуковой сигнал (сигнализатор). 6 реле с контактами на разрывную мощность 12А, включая: 2 реле для управления транспортными системами загрузки бункера из 2 силосов; 1 реле для перевода транспортных систем в режим точного дозирования (загрузки) компонентов в бункер; 1 реле для управления клапаном (заслонкой) разгрузки бункера (2 независимых выхода); 1 реле для управления удаленным сигналом аварии; 1 реле – РЕЗЕРВ (для управления дополнительными функциями). Выходы соединяются с блоком терминала с помощью быстросъемных M/F разъемов с фиксирующими винтами.
Коммуникационные порты	Коммуникационные порты RS 485/422 для подсоединения контроллера к Мастер-блоку управления (PC/PLC).
Монтаж	Щитовой
Класс защиты корпуса	IP44
Класс защиты внешней панели	IP65
Протокол передачи данных	ModBus RTU/ASCII Serial
Напряжение питающей сети	230 V – 50 Hz
Ток на контакте реле	5A@ Cos f 1, 230 Volt
Потребляемая мощность	10 Вт
Диапазон рабочих температур	0°С ÷ +50°С
Диапазон допустимой влажности	0 ÷ 95% без конденсата
Габаритные размеры	290 х 175 х 120 мм
Вес	2,4 кг
