Описание
Контроллер RMWC-A (АГРО-КОМП) предназначен для рецептурного весового дискретного взвешивания сыпучих и жидких продуктов обслуживая до двух независимых тензометрических систем, на которые установлены бункеры дозаторов, и управлять дискретным волюметрическим дозатором воды DOX или дозатором-смесителем воды DOMIX, которые могут участвовать в процессе рецептурного дозирования, осуществляя прием / передачу данных учета по каждому продукту и параметров настройки из (в) PC/PLC.
Контроллер RMWC-A (АГРО-КОМП) (весовой компьютер, весовой терминал) формирует рецептурную дозу из 1…8 компонентов и дозы воды заданной температуры.
Дозирование осуществляется по принципу последовательного набора веса из 1-8 компонентов в один бункер или одновременно в 2 бункера (суммарно не более 8 компонентов) с последующей последовательной выгрузкой суммарной рецептурной дозы.
Если в установке используется автоматический дозатор-смеситель воды DOMIX, контроллер рассчитывает необходимую температуру воды (основываясь на требуемой температуре рецептурной дозы, фактической температуре дозируемого компонента и температуре окружающей среды) и отправляет рассчитанное значение температуры воды и заданное значение количества дозатору-смесителю воды с командой начала процесса.
Если рецептура предусматривает ручное добавление компонентов, оператор должен только следовать инструкциям на LCD дисплее и загружать вручную компоненты в емкость (после взвешивания вручную на внешних весах).
Высокая точность дозирования обеспечивается широкими программными возможностями контроллера RMWC-A по созданию необходимого алгоритма управления оборудованием дозирующего комплекса.
Контроллер RMWC-A осуществляет точный накопительный учет по каждому дозируемому продукту и запоминает до 90 рецептов для последующего автоматического повторения с указанием ручных операций дозирования компонентов.
Конструктивно весовой контроллер RMWC-A выполнен в виде герметичного модуля, с лицевой панелью из алюминия толщиной 3 мм, внутри которого установлены платы электроники, закрытые защитным коробом из оцинкованной стали на котором предусмотрены все соединения для входов, выходов и подачи питания.

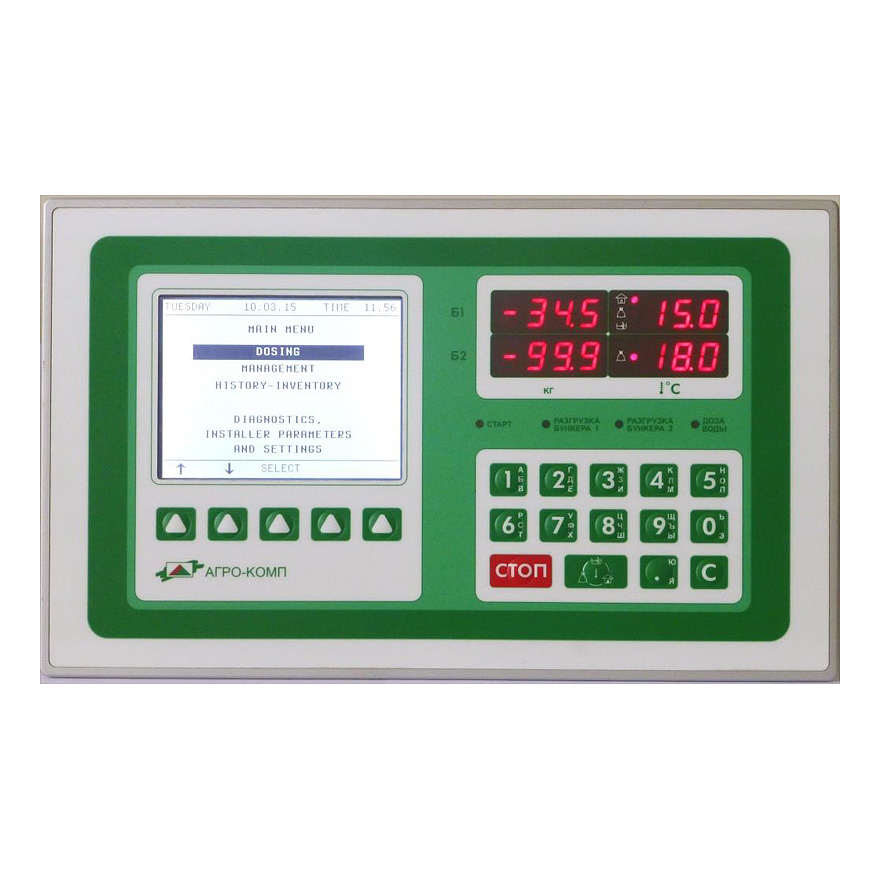

На передней панели расположен полный пользовательский интерфейс, состоящий из кнопок управления, светодиодных индикаторов состояния работы, LCD дисплеем с областью просмотра 120x92 мм, участвующего в программировании и отображении процесса отработки требуемой рецептурной дозы, и, объединенных в одно окно, 4-х цифровых светодиодных дисплеев для вывода информации от 2-х тензометрических и 4-х температурных датчиков.
Контроллер RMWC-A имеет 2 порта связи: RS 485 для управления всеми возможными соподчиненными устройствами (например, дозатором-смесителем воды DOMIX и т.д.) и RS 485/422 для подсоединения к внешнему PC/PLC посредством MODBus ASCII или RTU протокола, что позволяет на удаленном PC/PLC собирать необходимую статистическую информацию учета по каждому дозируемому продукту и управлять контроллером RMWC-A.
| Наименование |
Значение |
| Количество обслуживаемых тензометрических систем |
До 2-х (максимум до 4-х тензометрических датчиков каждая) |
| Количество запоминаемых рецептов |
До 90 |
| Количество автоматически дозируемых весовых компонентов |
До 8 (суммарно на 2 тензометрические системы в любом соотношении) |
| Цифровые входы (сухие контакты) |
- Дистанционный пуск START
- Дистанционный стоп STOP
- Дистанционное открытие заслонки бункера 1
- Дистанционное открытие заслонки бункера 2
- Дистанционная разгрузка
- Дистанционный пуск дозатора воды
- Микропереключатель закрытия заслонки бункера 1
- Микропереключатель закрытия заслонки бункера 2
- РЕЗЕРВ
- 2 входа для STM-счетчиков расхода литров воды (возможное использование)
|
| Аналоговые входы |
- Датчик окружающей температуры Pt 100 Class A
- Датчик температуры муки внутри бункера 1 Pt 100 Class A
- Датчик температуры жидких компонентов внутри бункера 2 Pt 100 Class A
- Датчик температуры теста Pt 100 Class A
- 4-х проводное соединение к серии из максимально 4 тензодатчиков весового бункера 1
- 4-х проводное соединение к серии из максимально 4 тензодатчиков весового бункера 2
Каждый вход имеет 24-битный АЦП (7730). Два канала независимы и могут работать одновременно.
Входы соединяются через M/F быстросъемные клеммные колодки с помощью фиксирующих винтов. Входы тензодатчиков имеют помехозащищенные экранированные круглые разъемы.
|
| Выходы |
Звуковой сигнал (на панели компьютера).
19 реле с контактами на разрывную мощность 12A (1 терминал на каждый и 1 общий для каждых 6):
- 8 реле для транспортных систем от 8 бункеров (разделенных между 2 бункерами)
- Точное дозирование бункера 1
- Точное дозирование бункера 2
- Заслонка выгрузки из бункера 1 (2 независимых выхода)
- Заслонка выгрузки из бункера 2 (2 независимых выхода)
- Удаленный световой сигнал БУНКЕР 1 ГОТОВ
- Удаленный световой сигнал БУНКЕР 2 ГОТОВ
- 2 для электроклапанов воды (в настоящее время не используются)
- Авария
- 2 Резерва
Выходы соединяются через M/F быстросъемные клеммные колодки с помощью фиксирующих винтов.
|
| Коммуникационные порты |
- RS 485 для управления всеми возможными соподчиненными устройствами (например, дозатором-смесителем воды и т.д.) посредством MODBus ASCII или протокола RTU.
- RS 485/422 для подсоединения к внешнему PC/PLC посредством MODBus ASCII или RTU протокола.
|
| Панель управления |
- Графический LCD дисплей, 320x240 пикселей, с белой подсветкой. Область просмотра 120x92 мм.
- 1 дисплей с четырьмя 7-сегментными красными разрядами, высотой 13 мм, для показаний веса бункера 1.
- 1 дисплей с тремя 7-сегментными красными разрядами, высотой 13 мм, для показаний температуры окружающей среды, температуры в бункере 1 и температуры теста.
- 1 дисплей с четырьмя 7-сегментными красными разрядами, высотой 13 мм, для показаний веса бункера 2.
- 1 дисплей с тремя 7-сегментными красными разрядами, высотой 13 мм, для показаний температуры в бункере 2.
- Светодиодные индикаторы: ПУСК - желтый, ДОЗИРОВАНИЕ ВОДЫ - желтый, БУНКЕР 1 ГОТОВ - зеленый, БУНКЕР 2 ГОТОВ - зеленый, МУКА 1, МУКА 2, ОКРУЖАЮЩАЯ СРЕДА, и ТЕСТО – красные, внутри экрана.
Мембранная клавиатура из полиэстера с сенсорным управлением, с 19 кнопками:
- 5 функциональных кнопок под дисплеем, функции которых варьируются и описаны на дисплее.
- Кнопка СТОП для прерывания процесса дозирования в любой момент.
- 10 кнопок для цифр (с буквенными символами, как на клавиатуре мобильных телефонов).
- Десятичная точка.
- Отмена «С».
- Кнопка переключения температурного дисплея «ПРОДУКТ 1/ ДОЗА / ОКРУЖАЮЩАЯ СРЕДА», для изменения вида температурных показаний, считываемых с температурного дисплея БУНКЕРА 1.
|
| Монтаж |
Щитовой |
| Класс защиты корпуса |
IP44 |
| Класс защиты внешней панели |
IP65 |
| Протокол передачи данных |
ModBus RTU/ASCII Serial |
| Напряжение питающей сети |
~220 В (1NPE) |
| Частота питающей сети |
50 Гц |
| Потребляемый ток |
Не более 0,5А |
| Потребляемая мощность |
32 Вт |
| Диапазон допустимых температур при эксплуатации |
+15°С ÷ +40°С |
| Диапазон допустимых температур при хранении |
-10°С ÷ +50°С |
| Допустимая влажность при эксплуатации |
Зависит от монтажа, при IP65 до 97% без конденсации |
| Допустимые вибрации |
0.03 g2/Hz в диапазоне 10 ÷ 75 Гц |
| Габаритные размеры |
385 x 232 x 116 мм |
| Вес |
6,0 кг |
