Контроллер весовой RMWS-1B (АГРО-КОМП 1В)
Контроллер RMWS-1B (АГРО-КОМП 1В) предназначен для управления выгрузкой сырьевых материалов, дозирования сыпучих и жидких компонентов по вычитающему принципу. Осуществляет управление загрузкой продукта из силоса в дозирующий бункер до момента, когда количество продукта в бункере превысит заранее заданную величину предельного веса, но не превысит вместимость бункера. Автоматически управляет формированием (выгрузкой) одной дозы одного компонента, для следующих стадий производства. Собирает и хранит данные о выполненных дозах. Имеется возможность для подключения контроллера к удаленному мастер блоку управления (PC/PLC) для обмена данными.
Описание
Весовой контроллер RMWS-1B (АГРО-КОМП 1В) предназначен для управления выгрузкой сырьевых материалов при дозировании сыпучих и жидких компонентов по вычитающему принципу.
Контроллер осуществляет:
- управление загрузкой продукта из силоса в дозирующий бункер до момента, когда количество продукта в бункере превысит заранее заданную величину предельного веса, но не превысит вместимость бункера;
- автоматическое управление формированием (выгрузкой) одной дозы одного компонента, для следующих стадий производства;
- сбор и хранение данных о выполненных дозированиях, а также передачу этих данных на удаленный Мастер-блок управления (PC/PLC);
- возможность отображения основных команд от тестомеса, если он находится далеко от бункера.
Контроллер состоит из трех электронных плат, закрепленных на передней панели изготовленной из алюминия толщиной 5 мм, и помещенных в корпус из оцинкованной листовой стали.
На задней стороне корпуса предусмотрены все соединения входов, выходов и электропитания, за исключением разъема датчиков, расположенного в нижней части корпуса.

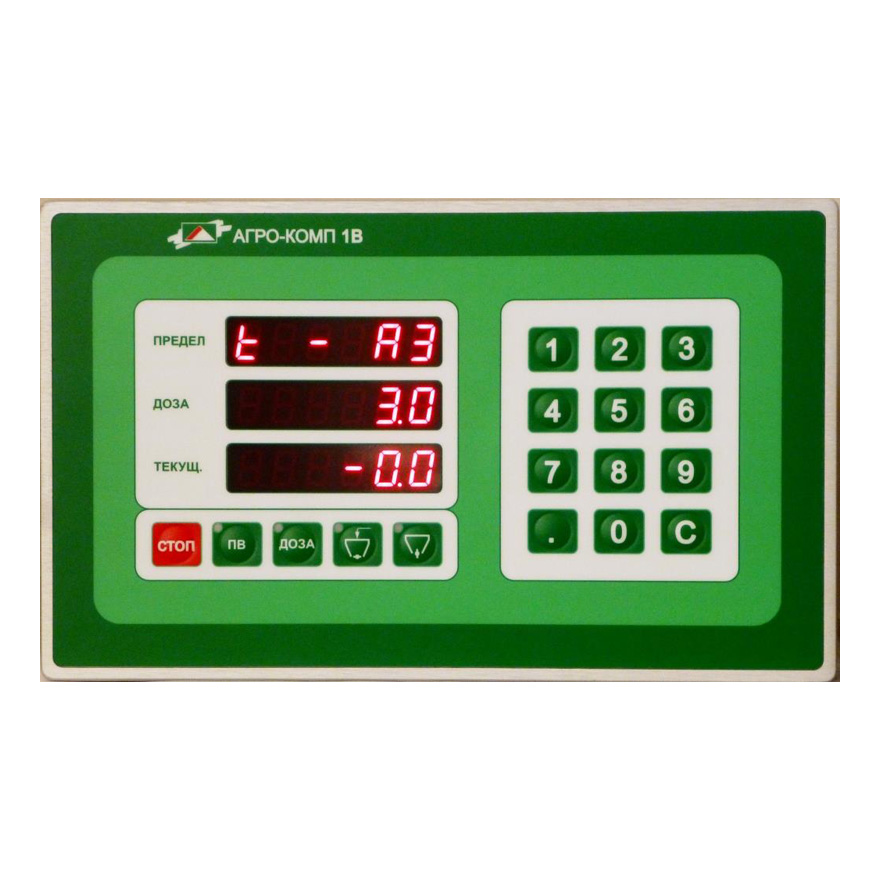

На передней панели имеется полный пользовательский интерфейс.
Для увеличения точности дозирования в контроллере применяется режим точного дозирования продукта - переход на пониженную скорость его выгрузки при достижении заданного параметра веса дозирования.
Во время процедуры дозирования контролер сохраняет в своей памяти все наиболее важные данные.
С помощь последовательного порта и/или с помощью клавиатуры допускается возможность доступа для оперирования с этими данными:
- текущий счетчик продукта, в кг. Эти данные отображаются на дисплее и могут быть обнулены пользователем имеющим соответствующий допуск. Для просмотра и редактирования счетчика требуется ввести пароль (если включена соответствующая функция);
- общий (суммарный) счетчик продукта, в кг. Эти данные отображаются на дисплее и могут быть обнулены пользователем (менеджером производства) имеющим соответствующий допуск. Для просмотра и редактирования счетчика требуется ввести пароль (если включена соответствующая функция);
- количество выполненных процессов дозирования. Данные передаются только через MODBus;
- данные последних 20 процессов взвешивания: заданные и фактические значения доз. Данные передаются только через MODBus.
Характеристики
| Наименование |
Значение |
| Количество обслуживаемых тензометрических систем |
Одна (максимум до 4-х тензометрических датчиков) |
| Количество автоматически дозируемых весовых компонентов |
Один |
| Панель управления |
Один дисплей с шестью 7-сегментными цифрами красного цвета, высотой 13 мм для отображения 2-х типов показаний:
- величина веса продукта выгруженного из бункера в процессе уже выполненного дозирования;
- величина предельного веса продукта, загружаемого в бункер в процессе его загрузки.
Один дисплей с шестью 7-сегментными цифрами красного цвета, высотой 13 мм для отображения величины веса продукта для выгрузки из бункера в процессе дозирования.
Один дисплей с шестью 7-сегментными цифрами красного цвета, высотой 13 мм для отображения величины общего текущего веса продукта в бункере.
Мебранная клавиатура с тактильной поверхностью, имеющая 17 клавиш:
- 5 функциональных клавиш;
- 10 клавиш для набора цифр;
- Клавиша: Десятичная точка;
- Клавиша: Отмена;
- Ряд светодиодов, встроенных в клавиши.
|
| Цифровые входы (сухие контакты) |
Удаленное управление загрузкой бункера;
Удаленное управление остановкой дозирования;
Удаленное управление пуском дозирования;
Микропереключатель контроля закрытия заслонки бункера (резерв).
|
| Аналоговые входы |
4-х проводное соединение к группе из максимум 4-х тензометрических датчиков.
Каждый вход имеет 24-битный A/D(аналого-цифровой) конвертер (7730).
|
| Выходы |
Звуковой сигнал (сигнализатор);
5 реле с контактами на разрывную мощность 12А, включая:
- 1 реле управления для транспортных систем загрузки бункера из силоса;
- 1 реле управления для транспортных систем для дозирования (выгрузки) из бункера;
- 1 реле для управления точным дозированием;
- 1 реле резервное;
- 1 реле сигнала авария;
- 1 реле с сухим (чистым) контактом и 2 независимых терминалов для управления сигналом запрещения дозирования + необходимость загрузки бункера из силоса.
Выходы соединяются с блоком терминала с помощью быстросъемных M/F разъемов с фиксирующими винтами.
|
| Коммуникационные порты |
Коммуникационные порты RS 485/422 для подсоединения контроллера к Мастер-блоку управления (PC/PLC). |
| Монтаж |
Щитовой |
| Класс защиты корпуса |
IP44 |
| Класс защиты внешней панели |
IP65 |
| Протокол передачи данных |
ModBus RTU/ASCII Serial |
| Напряжение питающей сети |
230 V – 50 Hz |
| Ток на контакте реле |
5A@ Cos f 1, 230 Volt |
| Потребляемая мощность |
10 Вт |
| Диапазон рабочих температур |
0 °С ÷ +50°С |
| Диапазон допустимой влажности |
0 ÷ 95% без конденсата |
| Габаритные размеры |
290 х 175 х 120 мм |
| Вес |
2,4 кг |
